Печное отопление часто используется в загородных домах, дачах и банях благодаря своей экономичности, эффективности и особенному уюту, который создает в помещении источник живого огня. Продукты сгорания представляют опасность для здоровья и жизни человека и отводятся из печки или котла на улицу с помощью дымохода. Большой популярностью при строительстве бань пользуются конструкции из сэндвич-труб, обеспечивающие необходимую пожарную безопасность и чистоту воздуха.
Сэндвич–дымоходы монтируются из металлических труб разного диаметра, которые вставляются одна в другую, а зазор между ними нивелируется с помощью теплоизоляционного материала. Их часто выбирают для создания системы отопления в помещениях с ограниченной площадью.
В качестве утеплителя между двумя трубами используется базальтовое супертонкое волокно или продукты на его основе. Оно препятствует потерям тепла и защищает от конденсатной жидкости, которая образуется из-за разницы температур внутри и снаружи. Для защиты от прогорания выпускаются сэндвич-трубы с жаропрочным керамоволокном на концах.
Вид теплоизоляционного материала, марка стали и толщина стенок для труб, из которых будет монтироваться дымоход, зависят от его длины и диаметра.

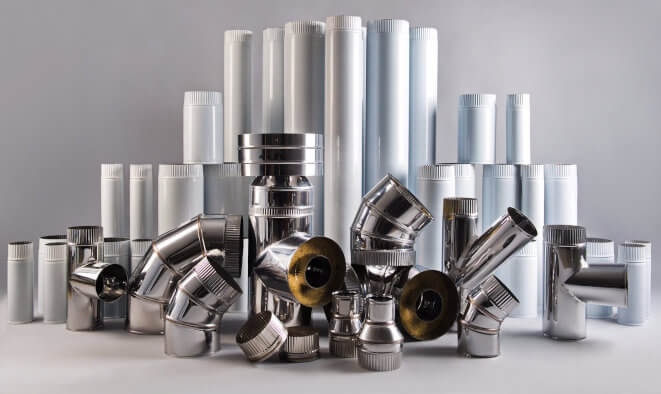

При изготовлении дымоходов используются сэндвич-трубы различных диаметров:
Внутренний диаметр, мм 110 115 120 130 150 180 200 Наружный диаметр, мм 180 180 180 200 220 260 300Высота внешнего или внутреннего дымохода не должна быть менее 5 м. Если она меньше, нужно устанавливать дымосос для откачки дыма.
Установка дымохода из сэндвич-труб — простое и доступное решение вопроса с дымоотведением, пожаробезопасное даже в каркасных и деревянных зданиях, надежно защищающее от продуктов сгорания и угарного газа. Выбор данного типа имеет ряд преимуществ.
При большом количестве плюсов, устройство дымохода из сэндвич-панелей имеет ряд недостатков:
Сэндвич-дымоход можно расположить внутри или снаружи помещения. Выбор определяется предпочтением владельца и планировкой бани.
Вертикальный внутренний дымоход уходит от печки в кровлю. Это единственное решение, если она расположена в центре парилки. От ближайших стен расстояние должно быть больше 1 метра в деревянных и каркасных строениях.
Данный вариант позволяет сохранить большее количество тепла в помещении. Для лучшей теплоотдачи возможно использовать внутри бани одностенную трубу, а также монтировать ее с баком воды для ее обогрева. Конструкция имеет тягу лучше, чем внешняя.
Недостатки: находящиеся внутри люди могут случайно коснуться раскаленной трубы и обжечься. Необходимо следить, чтобы рядом с ней не находились легковоспламеняющиеся предметы.
Внешний дымоход в бане, выходящий через стену, уменьшает вероятность пожара, так как вся система находится на виду и позволяет увидеть проблемы и принять меры.
Конденсат, стекающий по трубам снаружи, попадает в специальный уловитель, а не в печь. Внешний вариант хорошо подходит для установки в уже готовой бане — гораздо проще установить дымоход на улице, чем разбирать кровлю и делать отверстие для трубы в перекрытии.
Конструкция не должна иметь более 3-х поворотов, горизонтальные участки — быть длиннее 1 м. Расстояние от свеса кровли, уровня земли составляет не менее 1,5 м. При монтаже внешнего дымохода через стену отверстие от нее до внутренней поверхности трубы должно быть 45 см и больше. Трубы нельзя выводить вблизи коммуникаций.
Недостатки: не всех порадует наличие металлических труб на фасаде или торцах стильной деревянной бани. Дымоход с поворотом имеет меньшую тягу, чем вертикальный. Изъяны внешнего вида компенсируются его высокой пожаробезопасностью. Стоимость наружной конструкции несколько выше (до 15%), чем внутренней, — она имеет больше элементов и требует дополнительного крепления снаружи из-за парусности при сильных порывах ветра.
Установка сэндвич-дымохода должна выполняться в строгом соответствии по инструкции в паспорте изделия.
Трубы собираются “по конденсату” — вышестоящий элемент вставляется в нижестоящий. На оголовок печи одевается шиберная заслонка и небольшой отрезок одностенной трубы толщиной не менее 1мм, на которую уже монтируется остальная конструкция.

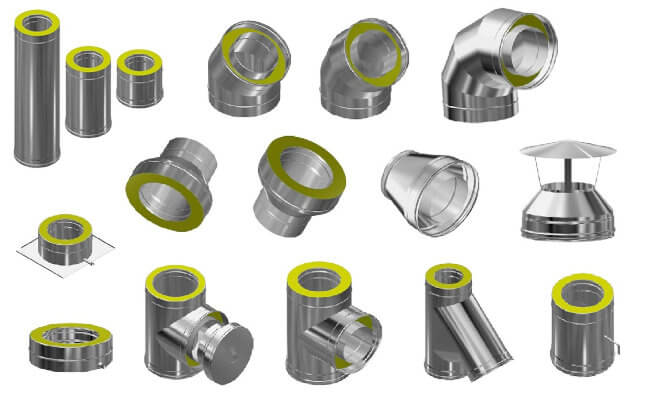

Комплект сэндвич-дымохода состоит из:
Все соединения обрабатываются герметиком. Заранее устанавливаются разделки, через которые система будет выводиться на улицу, а в конце работы они заполняются специальным волокном.
Наиболее пожароопасный участок дымохода находится в месте выхода его из перекрытия, особенно если оно и крыша — деревянные. Размеры отверстия в перекрытии или кровле должны соответствовать диаметру сэндвич-трубы. Например, с диаметром трубы до 220 мм нужно установить квадратное отверстие 500х500 мм и т. д. Крышная разделка должна защищать не только от температуры, но и от попадания влаги снаружи. При работе с горючими крышами нельзя допускать, чтобы стыки труб находились на одном уровне с отверстиями в кровле, так как это повышает опасность возникновения пожара.
Дымоход должен идти строго вертикально, иметь высоту не менее 1м, если она больше чем 1,2 м, его закрепляют растяжками. Любые ошибки при работе с деревянным крышами, несоблюдение рекомендуемых расстояний от кровли и стен при монтаже сэндвич-дымохода, плохая изоляция могут стать причиной пожара.
Для сборки дымохода могут понадобиться дрель или перфоратор, болгарка, шуруповерт, дюбели, саморезы, плоскогубцы и другие инструменты для монтажных работ.
При герметизации стыков используется термостойкий герметик для печей, выдерживающий температуру в 1500 градусов, а для заделки отверстий в стенах и перекрытиях — базальтовая вата, нержавейка, базальтовые маты и т. д.
Для соблюдения пожарной безопасности необходимо строго соблюдать инструкции по сборке и выдерживать расстояния от стен, кровли, коммуникаций при монтаже, использовать термостойкий герметик, качественный крепеж. Места прохождения через перекрытия укрепляются стальными разделками.
Стоит ли собирать сэндвич-дымоход своими руками
Ошибки при монтаже сэндвич-дымохода самостоятельно могут привести:
Учитывая серьезность последствий от возможных ошибок, приступать к самостоятельному монтажу сэндвич-дымохода, при кажущейся простоте процесса, можно при наличии опыта и знаний в данной области. Если вы решили не обращаться к мастеру, внимательно изучите инструкцию печи, дымохода и требования СНиПов.
