Место выхода наружу дымовой трубы от печи или камина зависит от планировки дома. Иногда её можно вывести только через стену, в других случаях возможен проход трубы через крышу и кровлю. Для обоих способов выведения дымохода выработаны правила с целью обеспечения пожарной безопасности и эффективного отведения дыма.
Идеальным дымоходом считается прямая вертикальная труба – она обеспечивает нужную скорость движения потока дыма; кроме того, в ней меньше откладывается сажа. Но иногда в трубе приходится делать колено, чтобы отвести её в сторону для обхода частей конструкции дома. Согласно СНиП, в трубе дымохода допускается делать не более трех горизонтальных отрезков общей длиной до 1 метра; в противном случае тяга заметно ухудшается.
Здесь мы поговорим о варианте прохода дымовой трубы через отверстие в крыше и кровле, который подходит как для кирпичных труб, так и для металлических дымоходов, в том числе типа «сэндвич».
Как правильно монтировать сэндвич-дымоходы?
Сэндвич-дымоход состоит из двух труб, вложенных одна в другую. Между ними находится прослойка из негорючего материала. Она препятствует потере тепла и не дает потоку дыма остывать настолько, чтобы замедлялось его движение. Стоимость этого вида дымоходов не назовешь низкой, но, с другой стороны, за эти деньги вы получаете не только эффективный дымоход, но и простую сборку трубы, легкую замену отдельных деталей, длительный срок службы (10-15 лет при правильно выбранных характеристиках) и красивый внешний вид трубы.
- Собирают такие дымоходы, вставляя один отрезок трубы в раструб другого;
- для фиксации дымовой системы к стене имеются кронштейны и опорные площадки;
- оголовок дымохода фиксируют стальными растяжками, если он возвышается над крышей на высоту более 1,5 метра;
- часть трубы, которая находится в доме, делается из одностенных модулей (без утепления).
В остальном при установке сэндвич-дымохода через отверстие в кровле из любых материалов руководствуются общими правилами прохода трубы дымохода через крышу и кровлю.
Правила проектирования и выбор места прохода через крышу
Планировать монтаж системы отопления с дымоходом нужно заранее – в ходе проектирования будущего дома. Если же камин или печь ставят в готовом доме, то выбирать место для них и для и вывода трубы желательно так, чтобы в его конструкцию не пришлось вносить существенные изменения. При этом, возможно, придется:
- проектировать конфигурацию дымохода с учетом обхода несущих элементов конструкции дома;
- переносить электропроводку;
- выполнять ремонт в местах прохода трубы через перекрытия между этажами.
Место прохода дымохода через крышу зависит также от типа крыши. Чаще всего в наших широтах строят дома с двускатными крышами, поэтому приходится учитывать расстояние от трубы до конька:
- Выход трубы на крыше по возможности располагают ближе к коньку – это снижает опасность её повреждения сходящим снегом.
- Дымоход не должен проходить через балки перекрытий и стропила. Расстояние между ними определено в 130 – 250 мм.
- В месте прохода трубы через каркас крыши делается короб из бруса с размерами, превышающими диаметр дымохода на 0,5 метра.
- Все пространство между возгораемыми элементами конструкции и дымоходом заполняют негорючими волокнистыми материалами.
- Можно вывести трубу прямо через конек, но это требует врезки специального жесткого каркаса довольно сложной конструкции.
Для односкатной крыши действуют те же нормы, но отсчет ведется от верхнего края крыши. Если крыша строения плоская, труба должна возвышаться над ней не менее чем на полметра.
Диаметр трубы должен совпадать с диаметром выходного патрубка печи или камина. Общая высота дымохода, согласно СНиП, не может быть менее 5 метров. Что же касается высоты дымохода над крышей, то она зависит от расстояния между ним и коньком:
- до 1,5 м – труба должна быть выше него на 0,5 м;
- от 1,5до 3 м – вровень с коньком;
- более 3 м – труба может быть ниже, но не более чем на 10°.
Монтаж узла прохода трубы через крышу
Небрежно выполненный монтаж проходного узла для трубы, а также использование некачественных материалов могут стать причиной протечек кровли или, хуже того, пожара. Избежать неприятностей поможет грамотный подход к выбору материалов для кровли и выполнению работы.
Особое внимание уделяется гидроизоляции и пожарной безопасности. Кровля, сделанная из керамической или металлочерепицы, а также из профнастила, не горит, а вот битумная черепица и ондулин могут выдержать только попадание искр на их поверхность. Если пожар начнется в доме, этот вид покрытия кровли не выдержит высокой температуры и сгорит вместе с ним.

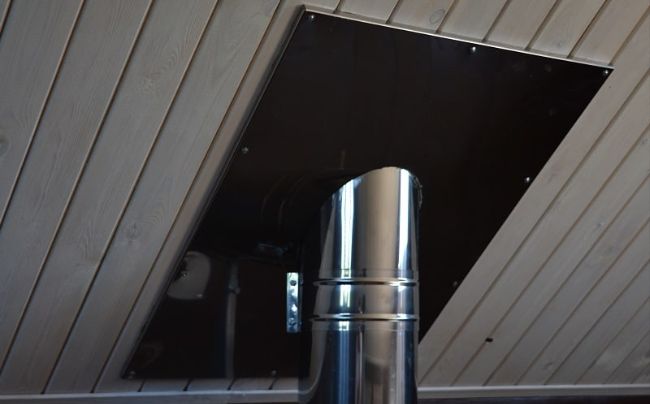

Чтобы кровля не нагревалась, между ней и дымоходом оставляют зазор. В местах прохода дымохода через крышу и межэтажные перекрытия устанавливают специальный стальной элемент – потолочно-проходной узел. Его подбирают по диаметру трубы и заполняют негорючим материалом для защиты перекрытий от воздействия высоких температур.
Как правильно защитить место выхода дымохода от протечки воды?
Существует несколько способов герметизации узла прохода – для разных материалов кровли и разной формы труб:
- для труб с прямоугольным сечением используют так называемые фартуки из стали. Четыре детали внутреннего фартука крепятся с помощью дюбелей или саморезов на обрешетку крыши. Размеры деталей подбирают так, чтобы их верхние края заходили на дымоход минимум на 150 мм, а под покрытие кровли – минимум на 250 мм. Боковые планки фартука должны иметь бортики для отведения потоков воды, а под его нижним краем монтируется «галстук» – лист стали с бортиками для стока воды к краю крыши. Все элементы конструкции необходимо обработать герметиком и соединить их друг с другом вальцовкой. Сверху кладут кровельный материал, поверх которого монтируют наружный фартук.
- Для гидроизоляции трубы на крыше можно выбрать также вариант с использованием битумной ленты. Этот материал представляет собой широкую полосу из толстой алюминиевой фольги, на которую нанесен самоклеящийся битумный слой. Такая лента удобнее в монтаже, чем стальной фартук – она гибкая, повторяет форму трубы и покрытия кровли, и надежно приклеивается к ним. Верхнюю кромку ленты фиксируют к дымоходу металлическими планками, а для защиты стыков используют термостойкий герметик. Битумную ленту можно использовать для герметизации без монтажа внутреннего фартука.

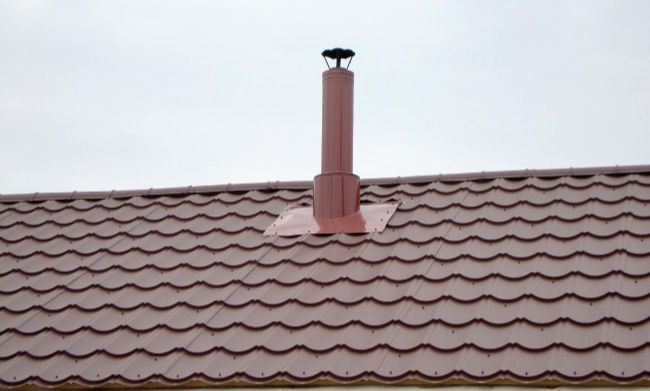

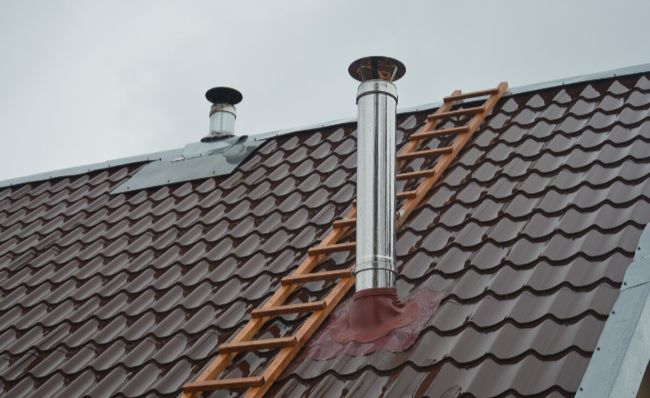

- Дымоход с круглым сечением защищают от воды крышными разделками – эти элементы есть в ассортименте модульных систем дымоотведения. Предлагается выбор разделок из таких материалов, как оцинкованная сталь и нержавейка, для различных углов наклона крыши. Кроме того, для цилиндрических труб выпускаются гибкие переходники из полимерных материалов. Они имеют форму ступенчатого конуса и перед установкой обрезаются до нужного диаметра. Как и в случае с другими конструкциями, при монтаже необходимо использовать герметик. Крепление переходника выполняется с помощью металлического фланца – к крыше, и с помощью хомута – к трубе.

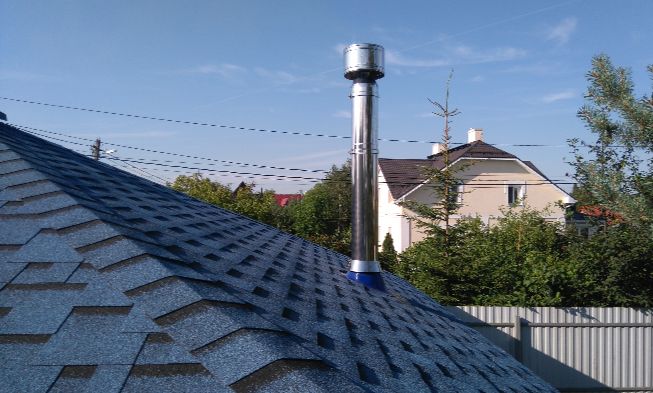

- Проход трубы через крышу с мягкой кровлей монтируют в основном по тем же правилам. Отличие заключается в том, что для этого типа кровли выпускаются специальные материалы и элементы. Так, фартук для крыши с покрытием из битумной черепицы делают из специального ковра и приклеивают его с помощью битумной мастики. Если вы решили купить для кровли листы ондулина, обратите внимание на профилированные детали для фартука – они есть в ассортименте комплектующих к данному покрытию.
